超硬インサートの製造プロセス

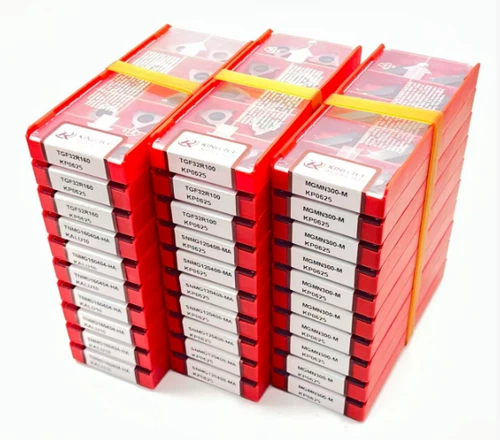

超硬インサート粉末冶金プロセスを使用して製造される刃先交換式切削工具のコアコンポーネントです。これらは主に、旋削、フライス加工、穴あけなどの金属切断作業に使用されます。従来のソリッド切削工具とは異なり、超硬インサートは完全な工具として直接使用されるわけではありません。代わりに、効率的で再利用可能な切断作業を実現するために、ツールホルダーまたはツールヘッドに取り付けられます。

高硬度: 高速切断や高い摩耗条件に耐えることができます。-
優れた耐摩耗性: 工具の寿命を延ばし、工具の交換頻度を減らします。
優れた靭性：断続切削や衝撃でも欠けにくい
高い切断精度：加工面の品質と寸法安定性を確保します。
高温耐性: 高速切削や高温加工環境に適しています。-
幅広い用途：旋削、フライス、穴あけなどのさまざまな金属加工作業に使用できます。

金属切削の分野では、超硬インサートは高効率加工とほぼ同義です。-しかし、実際の調達または選択のプロセスでは、多くのエンジニアや購買担当者は、超硬インサートがどのように作られるのか、ましてやインサートの寿命、安定性、一貫性を決定する重要な要素である製造プロセスの違いについてはよく理解していません。

この記事では、製造の源から始まり、原材料から最終製品に至る超硬切削工具の完全な製造プロセスを体系的に分析します。

超硬インサートは金属棒やブロックから直接機械加工されるわけではありません。むしろ、これらは典型的な粉末冶金製品です。超硬インサートのすべての性能特性は、基本的に粉末の段階で生まれます。

製造に使用される主要原材料には主に次のものがあります。

炭化タングステン (WC) パウダーは、高い硬度と耐摩耗性を提供します。
コバルト (Co) およびその他の金属バインダーは、材料の靭性のバランスをとり、耐衝撃性を向上させるために使用されます。

粉末の純度、粒径範囲、および配分精度は、切削工具の性能の理論上の上限を直接決定します。ハイエンドの超硬合金切削工具は、多くの場合、より狭い粒度分布とより厳格な不純物管理を備えた粉末システムを採用しており、後続のプロセスに安定した基盤を提供します。

超硬切削工具の製造プロセスにおいて、粉末混合段階は切削工具のその後の性能を決定する重要なプロセスの 1 つです。高品質の超硬切削工具は、単に炭化タングステン粉末とコバルト粉末を混合するだけでは不十分です。-むしろ、マイクロスケールでの組成の高度に均一な分布が必要です。局所的な偏析や粒子の凝集は、その後の焼結段階で微小亀裂を形成し、工具の耐用寿命と安定性に影響を与える可能性があります。

通常、メーカーは湿式ボールミル粉砕を使用して粉末を分散させ、混合プロセス中の粉末の凝集を防ぐために特定の分散剤を添加します。

最終製品の硬度、靱性、耐摩耗性の最適なバランスを実現するために、さまざまなグレードやブレードの用途に応じて配合を調整します。

最後に、混合粉末は湿度と不純物の試験を受け、焼結中に多孔性や局所的な構造欠陥を引き起こす可能性のある過剰な酸化物や水分が含まれていないことを確認します。バッチ化および混合プロセス全体は単純に見えるかもしれませんが、超硬合金切削工具の性能と一貫性を決定するための重要な基盤です。

セメンテッドの製造工程において超硬切削工具成形プロセスは、均一に混合された粉末を、予備的な幾何学的形状を備えた未加工の切削工具ブランクに変える重要なステップです。成形は切削工具の外形寸法を決定するだけでなく、その後の焼結中の密度と内部構造の均一性にも直接影響します。

一般的な成形方法には次のようなものがあります。

一方向プレス：標準的な形状のブレードに適しており、粉末は金型の圧力によって成形されます。利点は、成熟した技術、高効率、大量生産への適性です。
冷間静水圧プレス：油圧で均一な圧力を加えることで、粉末は全方向に同じ圧力を受け、より均一で緻密なブランクが得られます。複雑な形状や高性能が要求されるブレードに適しています。

正確に成形されたグリーンブランクは、最終的な切削工具の基本的な幾何学的輪郭を保持するだけでなく、高温焼結中の緻密化プロセスの基礎ともなります。-成形ステージの精度と安定性は、切削工具の最終的な寸法の一貫性と切削性能を直接決定するため、製造プロセス全体で不可欠な部分となります。

高温焼結段階に入る前に、超硬合金切削工具のグリーンブランクは、脱蝋および予備焼結段階を経る必要があります。-このプロセスは見落とされがちですが、切削工具の最終的な性能と内部構造の均一性を確保する上で重要な役割を果たします。

グリーンブランクには少量の有機結合剤または離型剤が含まれており、これらは高温で完全に分解して除去する必要があります。処理が不十分な場合、残留物によりブレード内部に微細孔や欠陥が形成され、その後の焼結時に亀裂や局部強度不足が発生する可能性があります。

さらに、予備焼結段階は初期の緻密化にも役割を果たし、粉末粒子がミクロスケールでわずかに結合し始め、正式な焼結の基礎を築きます。-このステップは、切削工具の内部構造の完全性を決定するだけでなく、その後の精密な研削とコーティングの結合効果にも影響します。

つまり、脱蝋と予備焼結の段階は、成形と焼結をつなぐ重要な移行プロセスです。{0}優れたプロセス制御により、切削工具の寿命と加工の安定性が大幅に向上します。高い一貫性と高い耐摩耗性を必要とする切削工具の場合、このステップを過小評価してはなりません。

焼結は超硬合金切削工具の製造において最も重要なプロセスの 1 つであり、工具の硬度、靱性、耐チッピング性を直接決定します。高温焼結により、粉末粒子がしっかりと結合するだけでなく、切削中の高速および高温に耐える能力も工具に与えられます。-

焼結プロセス中に、粉末圧縮体は次の重要な段階を経ます。

加熱ステージ: ゆっくりと加熱して接着剤を溶かし始めると同時に残留ガスを排出して気孔の形成を防ぎます。
高温断熱ステージ-：タングステンカーバイド粒子が金属バインダーとともに再配列、拡散し、緻密化を実現します。
冷却ステージ: 制御された冷却により、微小亀裂や反りを引き起こす熱応力を回避します。

また、粉末の特性を異なる配合で組み合わせ、焼結パラメータを調整して、ブレードの硬度、靱性、耐摩耗性の最適なバランスを実現します。

高温焼結中、超硬合金切削工具は体積収縮を起こしますが、これは粉末焼結では避けられない物理現象です。さまざまな粉末配合、成形密度、バインダー含有量はすべて、収縮率に影響します。したがって、完成品の寸法が設計要件を確実に満たすように、金型設計および生産プロセスで事前に正確な補正を行う必要があります。

主要な制御ポイントは次のとおりです。

収縮計算: 材料比率と予想される密度に基づいて、焼結中のブレードの線形収縮と体積収縮を予測します。
金型サイズ設計: 収縮補正を考慮して、金型サイズは最終ターゲットサイズよりわずかに大きくする必要があります。
プロセスパラメータ制御: 加熱速度、保持時間、炉の雰囲気はすべて収縮の均一性に影響します。

さらに、ブレードのグレードや適用材料が異なると、収縮に対する許容差も異なります。高精度のブレードや多刃ブレードの場合、わずかな不均一な収縮でもエッジのずれや取り付け時のフィット感の問題が発生する可能性があります。-長期にわたるプロセスの蓄積とデータのフィードバックを通じて、各バッチの焼結収縮挙動が微調整され、寸法の一貫性と互換性が確保されます。-

要約すると、焼結収縮と寸法補正の制御は、製造プロセスにおける技術的な課題であるだけでなく、超硬インサートの幾何学的精度、締まりばめ、および切削安定性を直接決定します。ハイエンドのインサートの場合、この段階での精度要件は通常、製造プロセスの厳しい要件を反映して 0.01～0.02 mm レベルに達することがあります。-

の製造工程において、超硬切削工具、内部構造の密度が工具の性能と寿命に直接影響します。硬度や材質組成が要件を満たしていても、内部に微細孔や凹凸構造があると、切削中に工具が欠けたり、早期に折れたりする可能性があります。

密度制御は主に次の側面に反映されます。

焼結条件の制御：粉末粒子間の完全な拡散と結合を確保し、残留細孔を最小限に抑えるには、温度、保持時間、雰囲気、加熱速度を正確に制御する必要があります。
粉体粒子の特徴: 粉末の粒径、形状、分布は最終密度に大きな影響を与えます。球状粉末はプレスや焼結中に緻密に充填される可能性が高く、非球状粉末は特定の割合で構造安定性を向上させることができます。-
プレス方法: 一方向プレス、冷間静水圧プレス (CIP) または複合プレスは、初期ビレットの密度均一性に影響します。密度が均一であればあるほど、焼結後の気孔率は低くなります。

これらのプロセス対策により、メーカーはブレードの内部構造を均一にし、耐チッピング性、耐衝撃性、高負荷加工時の安定性を大幅に向上させることができます。{0}}

内部密度管理は「目に見えない」工程ではありますが、実際の切削効果においては超硬インサートの性能を安定して維持できるかどうかを決める重要な要素の一つです。

超硬焼結インサートは基本的な硬度と靭性を備えていますが、依然として「半完成品」とみなされ、高精度の切削には直接使用できません。-精密研削は、インサートを真の切削工具に変えるための重要なステップであり、切削工具の安定性と寿命を決定する重要なプロセスです。

仕上げ段階では、切削工具は高精度の研削を受け、刃先の最終形状が形成されます。-主な制御ポイントには次のものがあります。

刃先角度：材質や切削条件が異なると、すくい角や逃げ角も異なります。
刃先半径: 刃先の半径が小さいため、チッピングのリスクを効果的に軽減できます。
刃先面粗さ：滑らかな切れ刃により切削抵抗が低減され、耐摩耗性が向上します。

当社では通常、多軸 CNC 研削盤とオンライン測定システムを組み合わせて使用し、チップの各バッチのサイズと刃先形状の一貫性を確保しています。{0}従来の研削加工に加えて、インサートの耐チッピング性と切削安定性をさらに高めるためにマイクロエッジ処理を行う場合もあります。-

コーティングプロセスに進む前に、切削工具の表面処理はコーティングの信頼性と耐用年数を確保するための重要なステップです。高性能コーティング（TiAlN、AlTiN、TiN など）は、切削工具の耐摩耗性と高温加工安定性を大幅に向上させることができます。ただし、母材の表面状態が標準に達していない場合、コーティングの密着性が大幅に低下し、実際の加工時に早期剥離が発生する可能性もあります。-

専門的な製造プロセスでは、コーティング前の表面処理には通常次の手順が含まれます。

洗浄・脱脂：残留研磨油、ゴミ、不純物を取り除き、きれいな表面を確保します。
表面活性化：わずかな化学的または物理的処理を施すことにより、表面に微細な凹凸を作り、コーティングの密着性を高めます。
検査と管理: 表面粗さと汚染レベルをチェックして、均一性を確保します。

さらに、ブレードの材質と使用目的によっては、コーティングの密着性とブレード先端の靭性を最適化するために、微細研磨や軽い面取りが必要になる場合があります。{0}

プレコーティング表面処理は、コーティングプロセスの前提条件であるだけでなく、実際の機械加工における超硬インサートの安定性を決定する基本的なステップでもあります。-このプロセスの重要なポイントをマスターすることは、通常のインサートとハイエンドのインサートを区別する重要な指標となります。-

最新の超硬インサートのほとんどはコーティング技術を採用しており、高速、高温、複雑な切削条件下での耐摩耗性、耐熱性、付着防止特性を強化しています。{0}{1}{2}コーティングはチップの寿命を延ばすだけでなく、加工効率と品質を保証します。

コーティングプロセスには主に 2 つのカテゴリがあります。

化学蒸着 (CVD): コーティングは高い硬度と優れた高温耐性を備えているため、鋼部品や高速加工に適しています。-
物理蒸着 (PVD)：密着性に優れ、ステンレス鋼の精密加工や耐摩耗性が要求される用途に適しています。

コーティングの前に、ブレード表面は洗浄、残留研削メディアの除去、表面活性化などの厳密な処理を受ける必要があります。表面状態がコーティングの密着性と均一性に直接影響するため、このステップは非常に重要です。

コーティング材料の選択と層の数も、さまざまな処理条件に応じて最適化されます。

単層コーティング-：一般鋼加工に適しており、低コストです。
多層複合コーティング-: 高硬度の材料や複雑な切削環境では、耐摩耗性と靭性を同時に向上させることができます。-
特定の機能性コーティング: 固着防止コーティングなど。-工具に固着しやすい材料の加工に使用されます。

最終的に、コーティングされた超硬チップはチップ寿命を大幅に延長するだけでなく、切削安定性と表面仕上げも向上します。適切なコーティング設計により、さまざまな材質や切削条件下でもインサートの性能を最大限に引き出すことができます。

超硬切削工具の製造プロセスにおいて、検査と一貫性管理は最終的な品質検査段階であるだけでなく、製造システム全体の不可欠な部分でもあり、切削工具の信頼性と顧客のユーザーエクスペリエンスに直接影響を与えます。高精度、高一貫性の切削工具は、原材料から最終製品までのエンドツーエンドのモニタリングとデータフィードバックなしには実現できません。--

認定された切断刃は通常、工場から出荷される前に、次のような複数のテストを受けます。

寸法および幾何公差の検査
外観・欠陥検査
硬さと靱性試験
バッチの一貫性評価

一方、試験工程にはプロセスデータトレーサビリティシステムを導入し、粉末のバッチ番号、焼結炉番号、研削パラメータ、コーティング工程などをバッチごとに記録・紐付けることで、将来の使用中に異常が発生した場合でも、特定の工程段階を追跡し、原因を迅速に特定し、是正措置を講じることができます。

さらに、切削寿命試験、切りくず破壊挙動シミュレーション、高温加工検証などのチップの機能シミュレーション試験を実施し、実際の使用条件下で安定した製品性能を確保しています。{0}製造から機能に至るこのエンドツーエンドの一貫性管理は、超硬インサートの長期的な信頼性と顧客の信頼を確保するための重要な要素です。--

粉末の配合から焼結制御、そして精密研削とコーティングに至るまで、超硬インサートの製造プロセスは、本質的に非常に体系的かつ精密なエンジニアリングプロセスです。超硬インサートの製造方法を真に理解することは、製品の品質を判断するのに役立つだけでなく、企業がコスト、寿命、加工効率に関してより合理的な選択をするのにも役立ちます。

安定した、一貫した、追跡可能な製造プロセスを備えた超硬切削工具のサプライヤーをお探しの場合。

WAT ツールは以下を提供します。

複数のグレードと用途を備えた超硬切削工具ソリューション
OEM とカスタマイズのニーズをサポート
複雑な材料の旋削、フライス加工、機械加工に対する専門的な技術サポート。

WAT ツールに問い合わせる加工条件に適した超硬インサートソリューションを入手します。
